性能指标

检测范围

1.0~12000mm

检测分辨率

0.01mm(<100mm)；1mm(>100mm)

声速

500~20000m/s；20个固定声速

显示延迟

-20~3400us 分辨力: 0.1us

探头延迟

0~99us 分辨力: 0.01us

自动校准

通过两个已知参考回波自动校准声速和探头延迟

线性误差

水平 ≤0.1% 垂直 ≤3%

动态范围

≥34dB

灵敏度余量

≥60dB 200mmФ2平底孔

外型尺寸

240×180×50mm

重量

1.9Kg（包括电池组）

工作环境

温度：-20℃~70℃；湿度：5%～90%

发射脉冲

激励脉冲

负尖脉冲，能量高/低可调

发射重复频率

脉冲发射重复频率PRF连续可调

阻尼匹配

50/150/400Ω

接收系统

检测模式

脉冲回波/发射接收/透射

测量方式

峰值/边沿

增益

0~110dB 步距0/0.1、0.2/0.5/1/2/6/12/自定义

检波方式

正/负半波/RF/全波

频率带宽

0.3~1 / 0.5~4 /2~15MHz

显示

LCD

5.7"工业级宽温高亮TFT彩色液晶

背光亮度

5级可调

显示刷新率

不小于60Hz

GUI主题

简约/经典/灰度/强光/弱光5种，用户可通过设置文字、A扫波形、背景、坐标颜色自由定制主题

闸门/测值/报警

闸门

A/B两个独立闸门

测值显示

5个测值显示区，其中1个为主显示区，可选择测值内容SA/SB/DA/DB/PA/PB/A%A/A%B/dBtA/dBtB/dBrA/dBrB/SBA/DBA/PBA/LA/LB

报警

闸门独立逻辑报警，厚度测量阈值报警

存储

通道参数

20组

A扫波形

2000组

厚度值

20万个，线性

波形参考

4幅参考波形

输入输出

探头连接

LEMO或BNC

通讯

RS232

区域

时钟

实时显示日期时间

语言

中文

单位

mm/inch

电源

电池

高能锂电池，具有过充过放保护

电源监测

基于库仑计量的电池能量监测，百分比/续航时间显示剩余电量

工作时间

可连续工作10小时以上

电源适配器

输入100~240V/50~60Hz ；输出9VDC/4A

当量曲线

DAC曲线

可记录30标定点；自动增益；任意顺序标定；标定/编辑两种修正方式；考虑了材料衰减和表面补偿因素；5条增益可调评估曲线符合JIS和API标准

DGS曲线

适用于大平底、平底孔、通孔三种参考类型,考虑了参考衰减、材料衰减和表面补偿因素, 缺陷评估方式：当量大小/当量增益/百分比

U盘存储

可直接存储拷屏/波形/厚度三种数据报告

二维编码B扫描

厚度/轮廓扫描;灰度/彩色调色板设置

曲线冻结

全部/峰值记忆/对比/包络/延时包络

特征指示标记

波前声程测量和波幅测量位置指示

CSC曲面校正

可根据探头角度、工件厚度和曲率直径对测值进行修正

锁定

各菜单可独立锁定从而避免系统相关参数调节；数据组亦可锁定避免数据误删除

屏幕保护

待机/文字/关机

标配

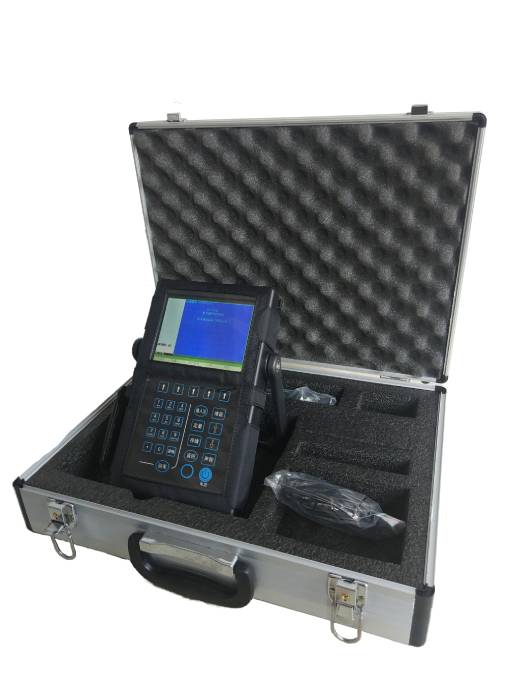

主机 直探头 斜探头 探头线充电器 电池 说明书 包装箱耦合剂

各1

选配

超大容量电池

超长待机时间，持续工作20小时

RF射频输出

用于薄壁材料测量以及对缺陷深入研究和定性分析

打印机

TP串行打印机，可直接打印拷屏/波形/厚度三种数据报告

检测范围

10000mm超大测量范围

超大容量电池

可连续工作20小时以上

通讯

USB
